แหล่งกำเนิดกระแสในอุดมคติคืออะไร?

ในขอบเขตของวิศวกรรมไฟฟ้าและเทคโนโลยีการจ่ายไฟ แนวคิดของแหล่งกำเนิดกระแสไฟฟ้าในอุดมคตินั้นเป็นทั้งพื้นฐานและน่าทึ่ง ในฐานะซัพพลายเออร์ของแหล่งกระแสไฟฟ้าคุณภาพสูง ฉันมักถูกถามเกี่ยวกับแหล่งที่มาของกระแสไฟฟ้าในอุดมคติอย่างแท้จริง คุณลักษณะของมัน และผลกระทบในทางปฏิบัติ ในบล็อกนี้ ฉันจะเจาะลึกประเด็นต่างๆ เหล่านี้เพื่อให้มีความเข้าใจอย่างครอบคลุมเกี่ยวกับแนวคิดที่สำคัญนี้

การกำหนดแหล่งที่มาปัจจุบันในอุดมคติ

แหล่งกำเนิดกระแสในอุดมคติคือแนวคิดทางทฤษฎีในวิศวกรรมไฟฟ้า เป็นอุปกรณ์สองขั้วที่จ่ายกระแสไฟฟ้าคงที่โดยไม่คำนึงถึงแรงดันไฟฟ้าที่ข้ามขั้ว กล่าวอีกนัยหนึ่ง ไม่ว่าความต้านทานโหลดจะเชื่อมต่ออยู่กับอะไรก็ตาม กระแสที่ไหลผ่านแหล่งกำเนิดยังคงไม่เปลี่ยนแปลง

ในทางคณิตศาสตร์ หากเรามีแหล่งกำเนิดกระแสไฟฟ้าในอุดมคติ (I_s) กระแส (I) ในวงจรจะได้รับจาก (I = I_s) และความสัมพันธ์นี้ถือเป็นจริงสำหรับค่าความต้านทานโหลด (R_L) และแรงดันไฟฟ้าที่ขั้วต่อ (V) ทั้งหมด สิ่งนี้ตรงกันข้ามกับแหล่งกำเนิดแรงดันไฟฟ้าในอุดมคติ ซึ่งจะรักษาแรงดันไฟฟ้าให้คงที่ทั่วทั้งขั้วโดยไม่คำนึงถึงกระแสที่ไหลผ่าน

ลักษณะของแหล่งกระแสในอุดมคติ

• กระแสไฟขาออกคงที่: คุณลักษณะที่กำหนดได้ชัดเจนที่สุดของแหล่งกำเนิดกระแสไฟฟ้าในอุดมคติคือความสามารถในการจ่ายกระแสไฟฟ้าที่คงที่อย่างแท้จริง กระแสนี้ไม่ขึ้นอยู่กับอิมพีแดนซ์โหลด ตัวอย่างเช่น หากเรามีแหล่งกำเนิดกระแสในอุดมคติที่พิกัด 1 แอมแปร์ เมื่อเชื่อมต่อกับตัวต้านทาน 1 - โอห์ม กระแสที่ผ่านตัวต้านทานจะเป็น 1 แอมแปร์ และแรงดันไฟฟ้าที่ตกคร่อมจะเป็น (V=IR = 1\times1 = 1) โวลต์ หากเราเปลี่ยนความต้านทานโหลดเป็น 1,000 โอห์ม กระแสไฟจะยังคงอยู่ที่ 1 แอมแปร์ และแรงดันไฟฟ้าตกคร่อมตัวต้านทานจะเป็น (V = 1\คูณ 1,000=1,000) โวลต์

• ความต้านทานภายในที่ไม่มีที่สิ้นสุด: แหล่งกำเนิดกระแสไฟฟ้าในอุดมคติมีความต้านทานภายในที่ไม่มีที่สิ้นสุด ซึ่งหมายความว่าไม่ว่าความต้านทานโหลดจะเปลี่ยนแปลงไปมากเพียงใด แหล่งกำเนิดกระแสจะไม่ได้รับผลกระทบจากการแบ่งส่วน เมื่อมีการเชื่อมต่อโหลดภายนอก กระแสแหล่งที่มาทั้งหมดจะไหลผ่านโหลดเนื่องจากความต้านทานภายในมีขนาดใหญ่มากจนกระแสไฟเล็กน้อยถูกเบี่ยงเบนไปตามเส้นทางภายในของแหล่งกำเนิด

• เป็นอิสระจากแรงดันไฟฟ้าที่ขั้วต่อ: กระแสไฟฟ้าเอาท์พุตของแหล่งกำเนิดกระแสไฟฟ้าในอุดมคติไม่ได้ขึ้นอยู่กับแรงดันไฟฟ้าที่ตกคร่อมขั้วต่อ แม้ว่าแรงดันไฟฟ้าที่ขั้วต่อจะแตกต่างกันอย่างมาก แต่กระแสก็ยังคงเท่าเดิม คุณสมบัตินี้มีคุณค่าอย่างมากในการใช้งานต่างๆ ที่ต้องการกระแสไฟฟ้าที่เสถียร โดยไม่คำนึงถึงการเปลี่ยนแปลงของสภาพแวดล้อมทางไฟฟ้า

การประยุกต์แนวคิดเรื่องแหล่งกระแสในอุดมคติในทางปฏิบัติ

• การไบแอสในวงจรแอมพลิฟายเออร์: ในวงจรแอมพลิฟายเออร์อิเล็กทรอนิกส์ การไบแอสเป็นเทคนิคสำคัญในการกำหนดจุดการทำงานของทรานซิสเตอร์หรือส่วนประกอบที่ทำงานอยู่อื่นๆ แหล่งกำเนิดกระแสในอุดมคติสามารถนำมาใช้เพื่อให้กระแสไบแอสคงที่ได้ เพื่อให้แน่ใจว่าแอมพลิฟายเออร์ทำงานในพื้นที่เชิงเส้นและให้คุณสมบัติการขยายสัญญาณที่สม่ำเสมอ ตัวอย่างเช่นในแอมพลิฟายเออร์ทั่วไป - ตัวปล่อยกระแสไบแอสที่เสถียรช่วยให้ได้รับอัตราขยายคงที่และลดการบิดเบือน
• ไดร์เวอร์ LED: ไดโอดเปล่งแสง (LED) ต้องใช้กระแสไฟคงที่จึงจะทำงานได้อย่างมีประสิทธิภาพและรักษาความสว่างสม่ำเสมอ แหล่งกำเนิดกระแสไฟฟ้าในอุดมคติสามารถใช้เป็นไดรเวอร์ LED เพื่อจ่ายกระแสไฟฟ้าคงที่ให้กับ LED โดยไม่คำนึงถึงความแปรผันของแรงดันไปข้างหน้าของ LED เพื่อให้แน่ใจว่า LED จะไม่จ่ายกระแสไฟเกินและไหม้ และยังให้แสงสว่างที่สม่ำเสมออีกด้วย

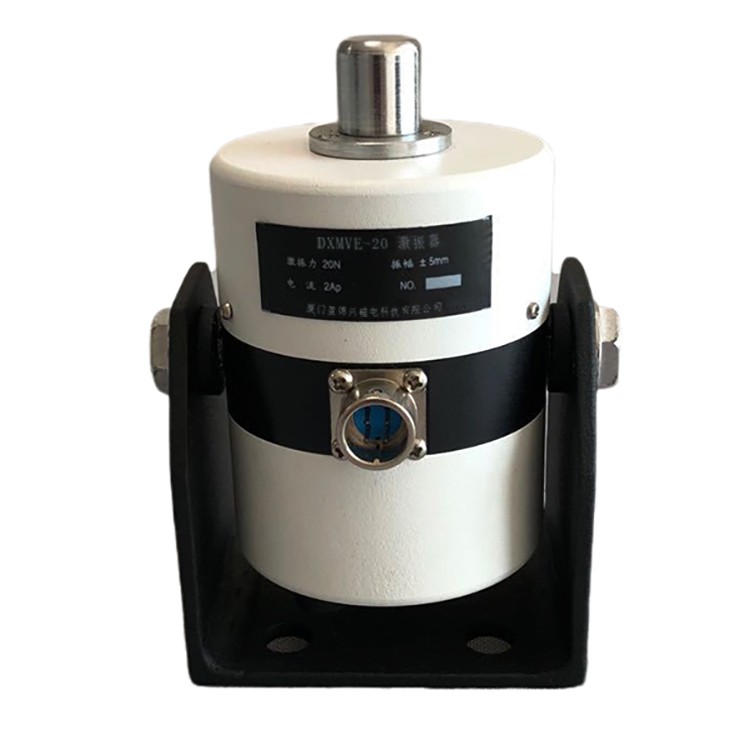

• การประยุกต์ใช้แม่เหล็กไฟฟ้า: ในแอปพลิเคชันเช่นเครื่องกระตุ้นการสั่นสะเทือนของแม่เหล็กไฟฟ้าจำเป็นต้องใช้กระแสไฟฟ้าที่เสถียรเพื่อสร้างสนามแม่เหล็กที่สม่ำเสมอ แหล่งกำเนิดกระแสไฟฟ้าในอุดมคติสามารถใช้เพื่อจ่ายพลังงานให้กับขดลวดแม่เหล็กไฟฟ้า เพื่อให้มั่นใจว่าตัวกระตุ้นการสั่นสะเทือนจะสร้างรูปแบบการสั่นสะเทือนที่สม่ำเสมอและคาดเดาได้

ความเป็นจริง - แหล่งที่มาและการเบี่ยงเบนจากอุดมคติในปัจจุบันของโลก

ในความเป็นจริง เป็นไปไม่ได้ที่จะสร้างแหล่งกำเนิดกระแสในอุดมคติอย่างแท้จริง แหล่งที่มาของกระแสในทางปฏิบัติทั้งหมดมีข้อจำกัดและเบี่ยงเบนไปจากคุณลักษณะในอุดมคติอยู่บ้าง

• ความต้านทานภายในจำกัด: แหล่งกำเนิดกระแสไฟฟ้าที่ใช้งานจริงจะมีความต้านทานภายในจำกัด ซึ่งสูงกว่าความต้านทานโหลดในกรณีส่วนใหญ่ แต่ก็ยังไม่สิ้นสุด เมื่อความต้านทานโหลดเปลี่ยนแปลงไป กระแสไฟฟ้าจำนวนเล็กน้อยอาจถูกเปลี่ยนเส้นทางผ่านความต้านทานภายใน ทำให้กระแสไฟฟ้าที่ผ่านโหลดเบี่ยงเบนไปจากค่าที่ต้องการเล็กน้อย
• ข้อจำกัดในปัจจุบัน: แหล่งจ่ายกระแสในทางปฏิบัติหลายแห่งมีขีดจำกัดกระแสสูงสุด เกินขีดจำกัดนี้ แหล่งกำเนิดอาจไม่สามารถรักษาเอาต์พุตกระแสคงที่หรืออาจเสียหายได้ ตัวอย่างเช่น แหล่งกำเนิดกระแสไฟฟ้าอาจได้รับการจัดอันดับให้จ่ายกระแสสูงสุด 5 แอมแปร์ หากโหลดต้องการกระแสไฟฟ้ามากขึ้น กระแสเอาต์พุตจะลดลง และแหล่งกำเนิดอาจมีความร้อนมากเกินไป
• ผลกระทบจากความร้อนและความชรา: การเปลี่ยนแปลงของอุณหภูมิและการเสื่อมสภาพอาจส่งผลต่อประสิทธิภาพของแหล่งกระแสไฟฟ้า เมื่ออุณหภูมิเพิ่มขึ้น คุณสมบัติทางไฟฟ้าของส่วนประกอบในแหล่งกำเนิดกระแสไฟฟ้าอาจเปลี่ยนแปลง ส่งผลให้เอาท์พุตกระแสไฟฟ้าแปรผัน เมื่อเวลาผ่านไป ส่วนประกอบต่างๆ อาจเสื่อมสภาพ ส่งผลให้แหล่งที่มาปัจจุบันเบี่ยงเบนไปจากคุณลักษณะด้านประสิทธิภาพเริ่มต้น

โซลูชันของเรา: เชื่อมช่องว่างระหว่างอุดมคติและความเป็นจริง

ในฐานะซัพพลายเออร์แหล่งที่มาในปัจจุบัน เรามุ่งมั่นที่จะพัฒนาและจัดหาผลิตภัณฑ์ที่ใกล้เคียงกับคุณลักษณะของแหล่งที่มาในปัจจุบันในอุดมคติมากที่สุด ของเราDX - 3500D แหล่งจ่ายไฟ DC แบบแม่นยำสามช่องเป็นตัวอย่างสำคัญของความพยายามของเราในเรื่องนี้

แหล่งจ่ายไฟนี้ได้รับการออกแบบด้วยอัลกอริธึมการควบคุมขั้นสูงและส่วนประกอบคุณภาพสูงเพื่อให้แน่ใจว่าเอาต์พุตกระแสมีความเสถียรและแม่นยำ มีความต้านทานภายในที่สูงมาก ซึ่งช่วยลดผลกระทบจากการเปลี่ยนแปลงความต้านทานโหลดที่มีต่อกระแสไฟฟ้าให้เหลือน้อยที่สุด การออกแบบสามช่องสัญญาณทำให้สามารถควบคุมกระแสหลายกระแสได้อย่างอิสระ ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย เช่น ระบบไฟ LED หลายดวง หรือการตั้งค่าการทดสอบทางอิเล็กทรอนิกส์ที่ซับซ้อน

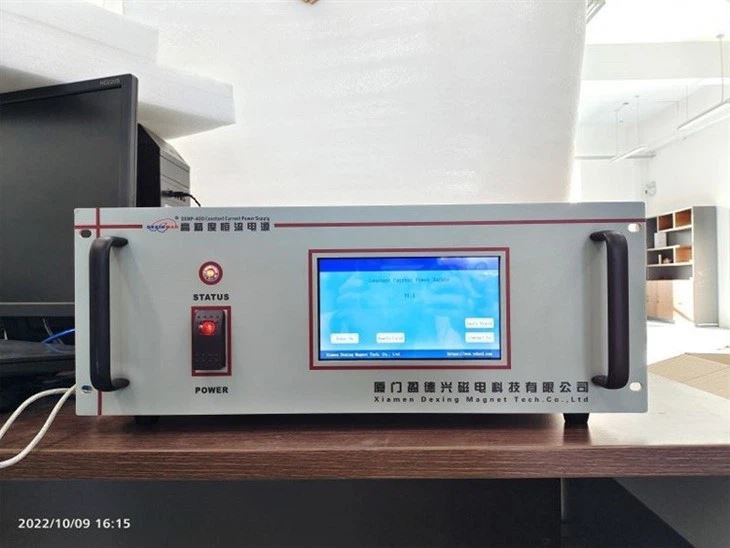

ผลิตภัณฑ์อื่นในกลุ่มผลงานของเราคือแหล่งจ่ายไฟคงที่แบบไบโพลาร์- แหล่งจ่ายไฟนี้สามารถจ่ายกระแสทั้งกระแสบวกและกระแสลบ ซึ่งมีประโยชน์ในการใช้งาน เช่น การชุบด้วยไฟฟ้า ซึ่งจำเป็นต้องมีการไหลของกระแสแบบสองทิศทาง นอกจากนี้ยังมีเสถียรภาพกระแสไฟที่ยอดเยี่ยม การชดเชยอุณหภูมิ และสัญญาณรบกวนต่ำ ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการทดลองทางไฟฟ้าและกระบวนการทางอุตสาหกรรมที่แม่นยำ

บทสรุปและการเรียกร้องให้ดำเนินการ

โดยสรุป แหล่งกำเนิดกระแสในอุดมคติคือแนวคิดทางทฤษฎีที่ทำหน้าที่เป็นเกณฑ์มาตรฐานสำหรับการออกแบบและการประเมินแหล่งกำเนิดกระแสในโลกแห่งความเป็นจริง แม้ว่าเป็นไปไม่ได้ที่จะบรรลุแหล่งกำเนิดปัจจุบันในอุดมคติอย่างแท้จริง แต่ด้วยนวัตกรรมอย่างต่อเนื่องและความก้าวหน้าทางเทคโนโลยี เราสามารถพัฒนาผลิตภัณฑ์ที่ใกล้เคียงกับคุณลักษณะของมันได้

หากคุณต้องการแหล่งกระแสไฟฟ้าคุณภาพสูงสำหรับโครงการวิศวกรรม การวิจัย หรือการใช้งานทางอุตสาหกรรม เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำทางเทคนิคโดยละเอียดและการสนับสนุนแก่คุณได้ เพื่อให้แน่ใจว่าคุณได้เลือกแหล่งกระแสไฟฟ้าที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของคุณ โปรดติดต่อเราเพื่อเริ่มกระบวนการจัดซื้อและการเจรจา เราหวังว่าจะได้ร่วมงานกับคุณและมีส่วนร่วมในความสำเร็จของโครงการของคุณ

อ้างอิง

• นิลส์สัน, เจมส์ ดับเบิลยู. และซูซาน เอ. ไรเดล. วงจรไฟฟ้า. เพียร์สัน, 2019.
• เซดรา, อาเดล เอส. และเคนเนธ ซี. สมิธ วงจรไมโครอิเล็กทรอนิกส์ สำนักพิมพ์มหาวิทยาลัยออกซ์ฟอร์ด, 2558
• บอยเลสตัด, โรเบิร์ต แอล. และหลุยส์ นาเชลสกี้. อุปกรณ์อิเล็กทรอนิกส์และทฤษฎีวงจร เพียร์สัน, 2018.
