เครื่องทดสอบการกระจายสนามแม่เหล็กหลายขั้ว

เครื่องทดสอบการกระจายสนามแม่เหล็กหลายขั้วซีรีส์ DX-2012R เป็นอุปกรณ์ที่สามารถให้ข้อมูลการกระจายสนามแม่เหล็กพิกัด XY พิกัดขั้ว P และสามารถตรวจจับการกระจายสนามแม่เหล็กสามมิติได้ เพื่อประเมินสถานะของสนามแม่เหล็กอย่างครอบคลุม ไม่เพียงเท่านั้น เครื่องทดสอบยังมีการวิเคราะห์ฮาร์มอนิกพื้นฐานและฟังก์ชันอื่นๆ เพื่อให้ผู้ใช้ได้รับรายงานการตรวจจับที่ละเอียดและครอบคลุม คุณลักษณะดังกล่าวทำให้มีบทบาทสำคัญในการตรวจจับคุณภาพของวัสดุหรืออุปกรณ์แม่เหล็กต่างๆ เช่น แม่เหล็กถาวร สเตเตอร์หรือโรเตอร์ของมอเตอร์แม่เหล็กถาวร ขดลวดสนาม DC แม่เหล็กไฟฟ้า และอื่นๆ

เครื่องมือวัดการกระจายสนามแม่เหล็กพื้นผิวซีรีส์ DX-2012R นั้นอิงตามความแข็งแกร่งและการสะสมเทคโนโลยีในการวิจัยและพัฒนาอย่างลึกซึ้งของบริษัท Dexinmag ผสมผสานกับเซ็นเซอร์ที่มีความแม่นยำสูง ระบบควบคุมอัจฉริยะ และอินเทอร์เฟซการทำงานที่ปรับให้เข้ากับมนุษย์ ทำให้สามารถวัดความแรงและทิศทางของสนามแม่เหล็กของแต่ละพื้นที่ในสนามแม่เหล็กหลายขั้วได้อย่างรวดเร็วและแม่นยำ นอกจากนี้ยังให้การสนับสนุนทางเทคนิคที่แข็งแกร่งสำหรับการวิจัยทางวิทยาศาสตร์ การผลิตในอุตสาหกรรม และการวินิจฉัยทางการแพทย์

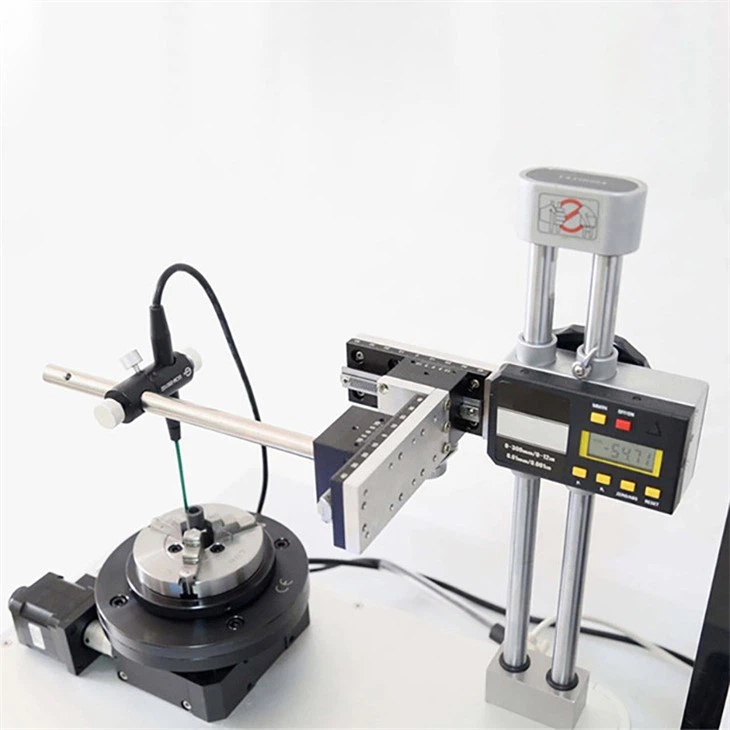

อุปกรณ์แมปสนามแม่เหล็กสามแกนนี้ได้รับการออกแบบมาโดยคำนึงถึงความต้องการในการทดสอบจริง และสามารถติดตั้งอุปกรณ์ทดสอบต่างๆ เช่น หัววัดทดสอบสามมิติ แพลตฟอร์มหมุน หรือแพลตฟอร์มโหลด เพื่อปรับให้เข้ากับวัตถุและสถานการณ์การทดสอบที่แตกต่างกัน การออกแบบที่มีความเป็นศูนย์กลางสูงช่วยให้มั่นใจได้ถึงความแม่นยำและความน่าเชื่อถือของข้อมูลการทดสอบ และความแม่นยำในการส่งกลับหัววัดก็สูง ทำให้ผลการทดสอบแม่นยำยิ่งขึ้น นอกจากนี้ พื้นที่การสแกนของผลิตภัณฑ์ยังครอบคลุมถึง 800 มม.800 มม.800 มม. ซึ่งสามารถตอบสนองความต้องการในการทดสอบส่วนใหญ่ ไม่ว่าจะเป็นแม่เหล็กขนาดใหญ่หรือชิ้นส่วนแม่เหล็กขนาดเล็ก ก็สามารถวัดการกระจายของสนามแม่เหล็กได้อย่างง่ายดาย

หลักการทำงานของเครื่องทดสอบการกระจายสนามแม่เหล็กหลายขั้ว DX-2012R

เครื่องทดสอบการกระจายสนามแม่เหล็กแบบหลายขั้วใช้เซ็นเซอร์เอฟเฟกต์ฮอลล์ขั้นสูงหรือเซ็นเซอร์แมกนีโตรีซิสทีฟร่วมกับระบบการรวบรวมข้อมูลความเร็วสูงและอัลกอริทึมที่แม่นยำเพื่อวัดความแรงและทิศทางของสนามแม่เหล็กแบบเรียลไทม์ อาร์เรย์เซ็นเซอร์ครอบคลุมพื้นที่การวัดที่หลากหลายและขจัดการรบกวนและข้อผิดพลาดจากสิ่งแวดล้อมด้วยเทคโนโลยีการสอบเทียบและการชดเชยที่ซับซ้อน

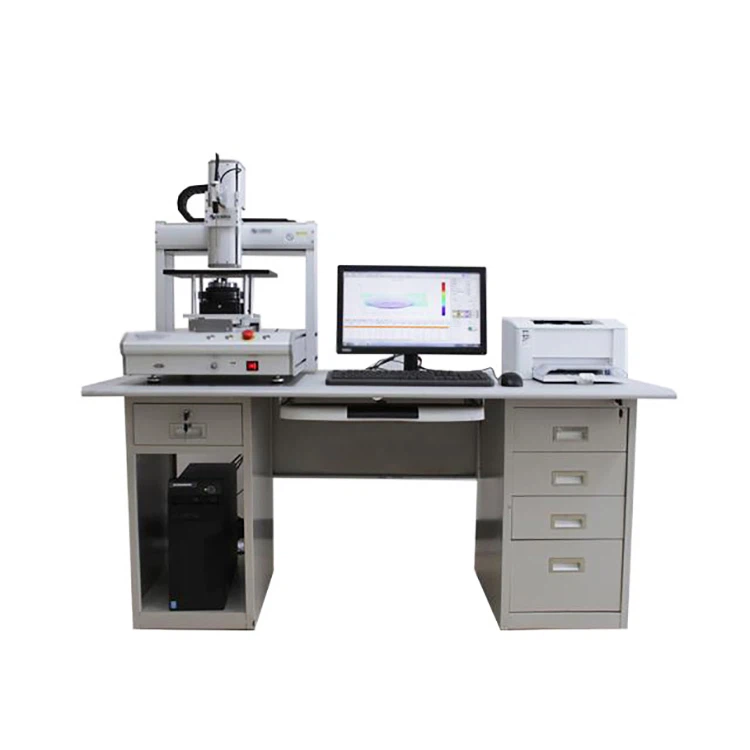

เครื่องวัดการกระจายสนามแม่เหล็กพื้นผิวซีรีส์ DX-2012R

หลักการวัดของอุปกรณ์ทำแผนที่สนามแม่เหล็ก DX-2012R

3. องค์ประกอบ

1. คอมพิวเตอร์อุตสาหกรรมและซอฟต์แวร์การวัด: เนื่องจากเป็นแกนหลักของระบบทั้งหมด จึงมีหน้าที่ในการส่งคำสั่งทดสอบ ควบคุมเส้นทางการเคลื่อนที่ และประมวลผลข้อมูลที่รวบรวมไว้

2. ระบบควบคุมการเคลื่อนไหว: รับคำสั่งจากคอมพิวเตอร์อุตสาหกรรม ทำตามเส้นทางการเคลื่อนที่ที่กำหนด และตรวจสอบให้แน่ใจว่ากระบวนการทดสอบดำเนินการอย่างถูกต้อง

3. ระบบการรวบรวมข้อมูล: ติดตั้งด้วยเซ็นเซอร์ฮอลล์ ใช้ในการรวบรวมข้อมูลสนามแม่เหล็กในทิศทาง X, Y และ Z และส่งข้อมูลไปยังคอมพิวเตอร์อุตสาหกรรมแบบเรียลไทม์

2. ลักษณะเฉพาะ

1. แพลตฟอร์มเคลื่อนที่ควบคุมอิเล็กทรอนิกส์สามแกน: การประมวลผลวัสดุโลหะผสมอลูมิเนียม มีความเสถียรและความทนทานเป็นเลิศ รูปร่างและขนาดสามารถปรับแต่งได้ตามความต้องการของผู้ใช้

2. ไดรฟ์และการวางตำแหน่งที่มีความแม่นยำสูง: ไดรฟ์มอเตอร์สเต็ปเปอร์ ความแม่นยำในการส่งคืนสูงถึง ±0.01 มม. ความละเอียดขั้นตอนสูงถึง 0.01 มม.

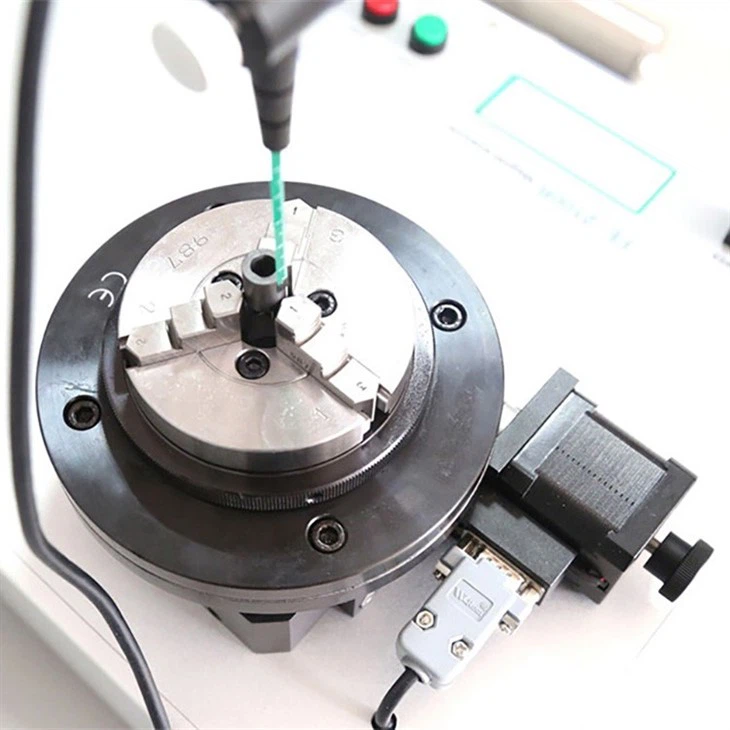

3. หัวจับคุณภาพสูงและประสิทธิภาพการหมุน: การใช้หัวจับสามขาของไต้หวัน ความเข้มข้นของศูนย์กลางจะดีกว่า 0.05 มม. ความละเอียดของมุมการหมุนอยู่ที่ 0.01 องศา และความไม่แน่นอนของการคืนตัวอยู่ที่ ±0.005 องศาเท่านั้น ซึ่งตอบสนองความต้องการการทดสอบความแม่นยำสูง

4. ความเร็วในการทดสอบที่มีประสิทธิภาพ: ความเร็วในการทดสอบถึง 30-60 วินาทีต่อสัปดาห์ (ล็อค) ซึ่งช่วยปรับปรุงประสิทธิภาพการทดสอบอย่างมากและลดระยะเวลารอบการทดสอบลง

5. การรวบรวมข้อมูลหลายระดับ: ระบบการรวบรวมข้อมูลมี 7 ช่วงอัตโนมัติ คือ 0.2 k / 0.4 k / 1 k / 2 k / 4 k / 10 k / 20 KGS ตามลำดับ เพื่อตอบสนองความต้องการในการทดสอบความแรงของสนามแม่เหล็กที่แตกต่างกัน

6. ความแม่นยำและการทำซ้ำได้สูง: ความแม่นยำในการวัดถึง 1.0% ความสามารถในการทำซ้ำได้ 0.3%

7. ความละเอียดสูง: ความละเอียดสอดคล้องกับ 1.0% ของมาตราส่วนเต็มของแต่ละไฟล์ (ต่ำกว่า 400g ถือว่ามีผล 0.1g)

8. การสอบเทียบสนามแม่เหล็กมาตรฐาน: ติดตั้งด้วยสนามแม่เหล็กมาตรฐาน ความแรงของสนามแม่เหล็กคือ 1000Gs±5Gs ความแม่นยำในการสอบเทียบถึง 0.5% ซึ่งใช้สำหรับการสอบเทียบเครื่องมือวัดทั่วไปเพื่อให้แน่ใจถึงความแม่นยำของผลการทดสอบ

พารามิเตอร์ทางเทคนิคของไดรฟ์สเต็ปเปอร์มอเตอร์

ผลการทดสอบแหวนแม่เหล็กหลายชั้นเพื่อใช้เป็นข้อมูลอ้างอิง:
